enwitec Umschalteinrichtung 3x Sunny Island & 2x Core 1 inkl. NA-Wächter

Enwitec
  • Enwitec Umschalteinrichtung 3x Sunny Island & 2x Core 1
  • Enwitec Umschalteinrichtung 3x Sunny Island & 2x Core 1
Hersteller: Enwitec
Hersteller-Typ: 3PH_SMA.SI_BBDAP_100KVA_3PH_INT.HM_BENDER_DACH_1.0
Hersteller-Art. Nr.: 10016150
Art. Nr.: 6363
Stück pro VPE:
  • 1 je Karton
Zubehör-Typ: Notstrom
WEEE-Nummer:
  • DE71566755
Preise sind nur für Geschäftskunden nach erfolgreicher Registrierung sichtbar.
  • Projektartikel
Produktnummer: 6363
Preise sind nur für Geschäftskunden nach erfolgreicher Registrierung sichtbar.
  • Projektartikel
Produktnummer: 6363
Beschreibung

enwitec Umschalteinrichtung für 3x Sunny Island & 2x Core 1 mit NA-Schutzwächter

Ein Ersatzstromsystem trennt bei Netzausfall die angeschlossene PV-Anlage und die Verbraucherverteilung sicher vom öffentlichen Stromnetz und stellt dem Kunden gleichzeitig eine Ersatzstromversorgung zur Verfügung.

Diese Umschalteinrichtung wurde speziell für 3 SMA Sunny Islands und bis zu 2 SMA Core 1 konzipiert. Mit der maximalen Durchgangsleistung von 100 kW können hier die beiden Core 1 problemlos angeschlossen werden. Der integrierte NA-Schutzwächter setzt die Anforderung des zentralen NA-Schutzes für die Core 1 um.

Produktvorteile

  • Automatische Umschaltung bei Stromausfall
  • Inkl. SMA Sunny Home Manager und 200 A Wandler für die Ansteuerung der Sunny Islands
  • Inkl. NA-Schutzwächter zur Umsetzung des zentralen NA-Schutz für die Core 1 (je Core 1 ein I/O Modul zusätzlich nötig)
  • Mit 100 kW Durchgangsleistung für bis zu 2 SMA Core 1 geeignet

Technische Daten Enwitec Umschalteinrichtung für 3x Sunny Island & 2x Core 1

  • NA-Schutzrelais (Typ Bender VMD460) eingestellt nach VDE-AR-N 4105:2018-11 für Ansteuerung vom internen Kuppelschalter "SMA CORE 1" nach SMA Schema "Vereinfachte Realisierung des NA-Schutzes nach VDE-AR-N:2018-11"
  • Max. Anschlusswert 200 A gl/gG
  • Thermische Durchgangsleistung 100 kW
  • Sunny Island Einspeisung: 3Phasig (= 1 Cluster)
  • Netz: 3AC 230/400V 50Hz (TT- oder TN-S) gemäß SMA Blockschaltbild und Planungsleitfaden
  • Abmessungen BxHxT: 600 x 800 x 301 mm
  • Gewicht: ca. 33 kg
  • Schutzart: IP 54
  • Max. Umgebungstemperatur ta 40°C
  • Kabelquerschnitte:
    • X1/X2: max. 150 qmm (Alu- oder Kupfer mehrdrähtig), (max. 120 qmm feindrähtig mit Aderendhülse)
    • X3: max. 16 qmm
    • X4: max. 2,5 qmm
    • X5: max. 6 qmm (AC1-Master), max. 2,5qmm
    • X6: max. 2,5 qmm
  • Aufbau gemäß Zeichnungssatz/Schaltplan 10016150
  • Installationsanleitung/Manual 10010371 + ergänzend Schaltplan 10016150

  • Passendes Zubehör

    • SMA 3-Phasen Paket SI 8

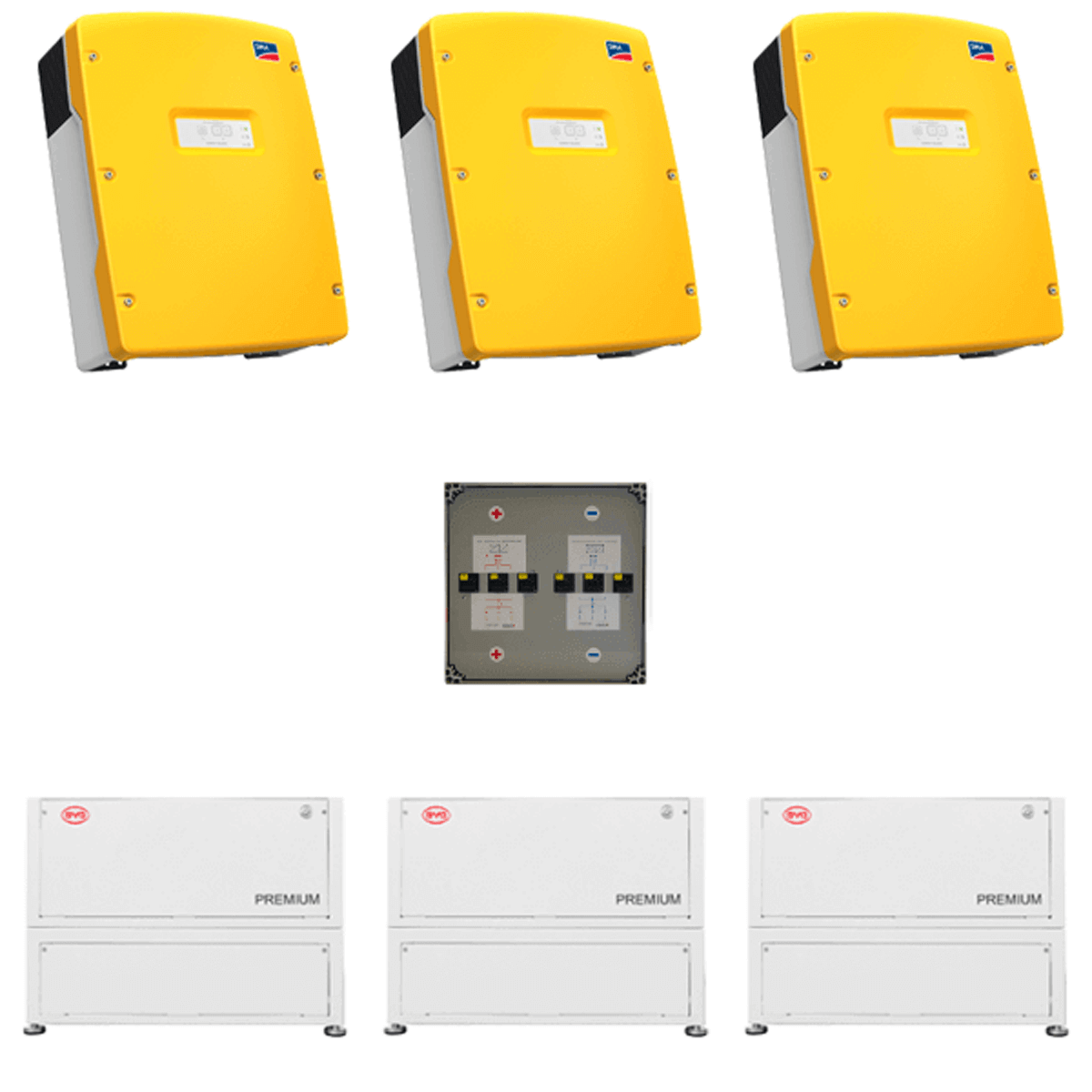

      SMA 3-Phasen Paket SI 8.0 & BYD LVL 46 kWh
      • Hersteller: BYD & SMA
      • Art. Nr.: 5432
      Ab Lager verfügbar
      { "id": "7316dc93194a5775a151a5cfa6e0141b", "item_brand": "", "item_name": "SMA 3-Phasen Paket SI 8.0 & BYD LVL 46 kWh", "item_id": "5432", "currency": "EUR", "item_variant": "", "price": "", "item_list_id": "product", "item_list_name": "product", "extra": { "minPurchase": "1", "shopware_id": "7316dc93194a5775a151a5cfa6e0141b", "realPrice": "", "item_startPrice": "", "item_hasGraduatedPrice": "", "taxRate": "19", "cheapest": "" } }

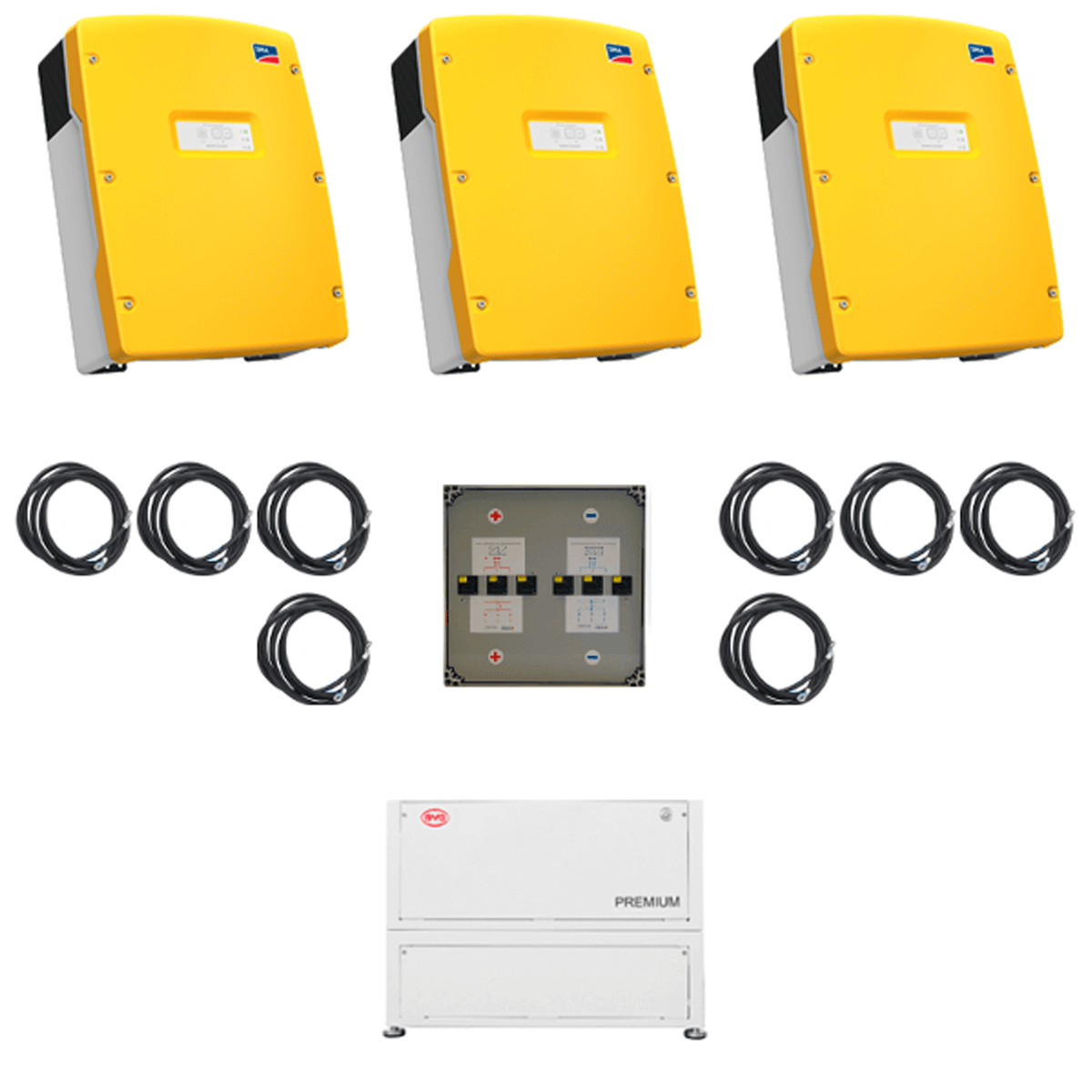

    • 9,9 kW & 15 kWh SMA Speichersystem
      9,9 kW & 15 kWh SMA Speichersystem
      • Hersteller: BYD & SMA
      • Art. Nr.: 5635
      Ab Lager verfügbar
      { "id": "b8ae026765395730878ca04e038ef5c8", "item_brand": "", "item_name": "9,9 kW & 15 kWh SMA Speichersystem", "item_id": "5635", "currency": "EUR", "item_variant": "", "price": "", "item_list_id": "product", "item_list_name": "product", "extra": { "minPurchase": "1", "shopware_id": "b8ae026765395730878ca04e038ef5c8", "realPrice": "", "item_startPrice": "", "item_hasGraduatedPrice": "", "taxRate": "19", "cheapest": "" } }
    • SMA STP 50-41 CORE1
      • % Clean Deals

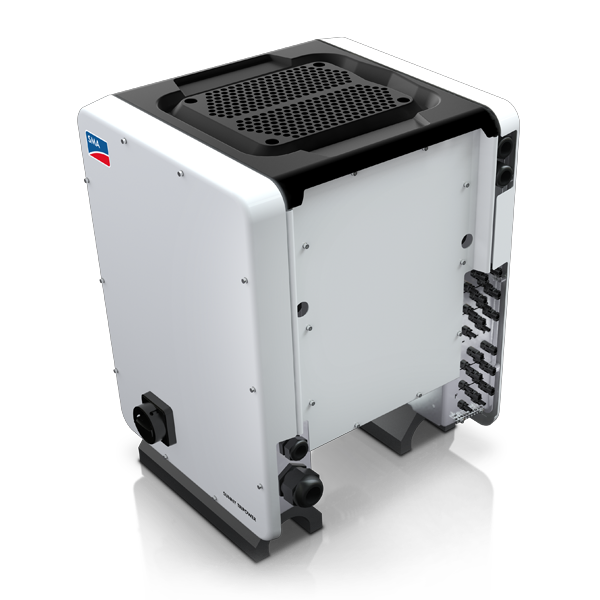

      SMA Sunny Tripower 50-41 CORE 1
      • Hersteller: SMA
      • Hersteller-Typ: STP 50-41
      • Art. Nr.: 6482
      Ab Lager verfügbar
      { "id": "dd16e31293b55527a0bb394673831a7f", "item_brand": "", "item_name": "SMA Sunny Tripower 50-41 CORE 1", "item_id": "6482", "currency": "EUR", "item_variant": "", "price": "", "item_list_id": "product", "item_list_name": "product", "extra": { "minPurchase": "1", "shopware_id": "dd16e31293b55527a0bb394673831a7f", "realPrice": "", "item_startPrice": "", "item_hasGraduatedPrice": "", "taxRate": "19", "cheapest": "" } }
    • SMA Core 1 I/0 Schnittstelle

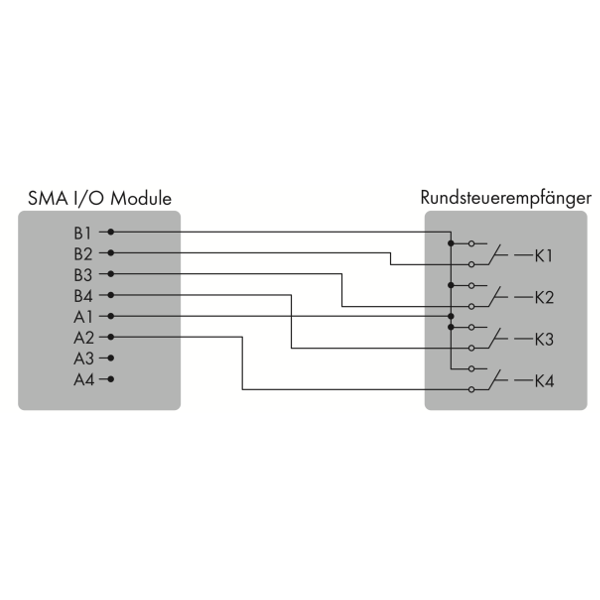

      SMA Sunny Tripower CORE 1 I/O Schnittstelle
